SOMNO HD — портативний полісомнограф для безперервного запису фізіологічних сигналів під час сну. Прилад призначений для полісомнографічних досліджень (ПСГ) з метою діагностики розладів сну, а також для тривалого моніторингу ЕЕГ, зокрема при епілепсії. Дослідження проводяться в лабораторіях сну, лікарнях і клініках; пристрій підходить для стаціонарних і амбулаторних досліджень.

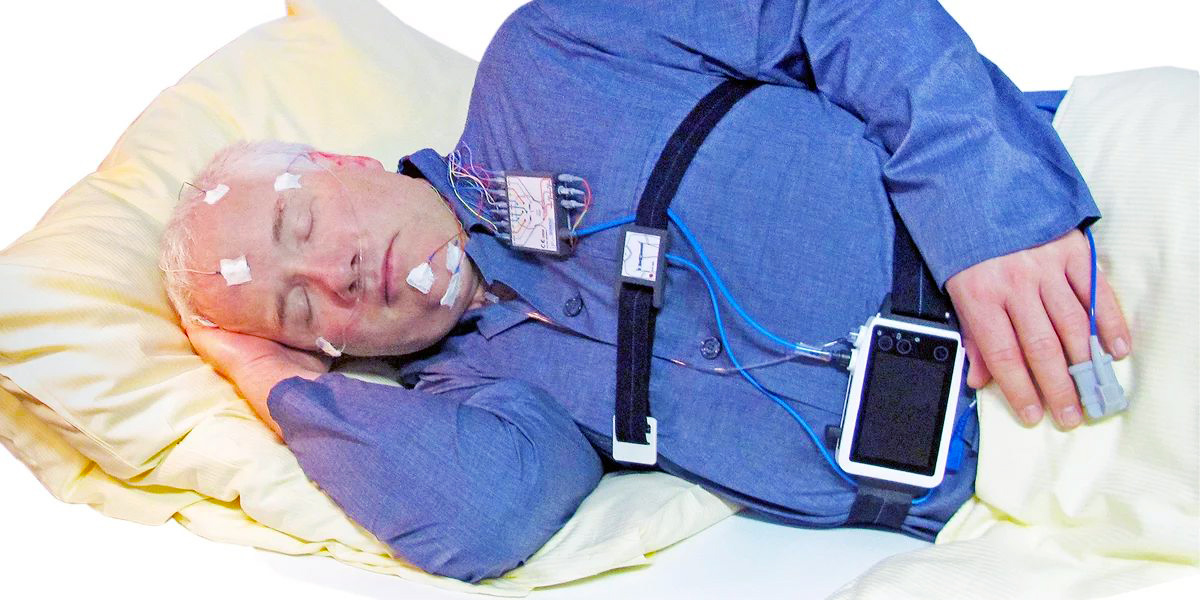

Пристрій розміром з долоню (190 г разом з акумулятором) кріпиться на тулуб пацієнта ременем і не обмежує його рухів. Система до 70 каналів, до 24 біт для каналів EXG, частота дискретизації до 4 кГц на канал — і все це з автоматичним розпізнаванням датчиків, сенсорним HD-екраном та бездротовою передачею даних у реальному часі.
Висока якість сигналу
- Частота дискретизації до 4 кГц на канал у базовому пристрої, до 1 кГц на канал у розширювальному блоці; частота налаштовується окремо для кожного каналу.
- Роздільна здатність до 24 біт для каналів EXG.
- Технологія активних датчиків SOMNOmedics.
- Відмінне співвідношення сигнал/шум: ЕЕГ 0,2 мкВ, ЕМГ 0,3 мкВ.
- Безперервний запис імпедансу електродів.
Сенсорний HD-екран
- Ємнісний сенсорний екран 480 × 320 пікселів з керуванням жестами.
- Запуск запису безпосередньо на пристрої, без ПК.

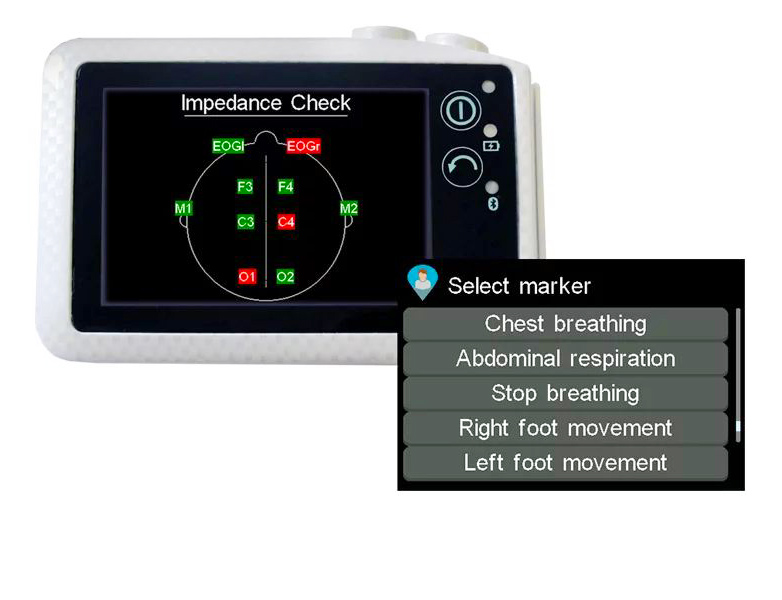

- Біокалібрування та перевірка імпедансу біля ліжка пацієнта.

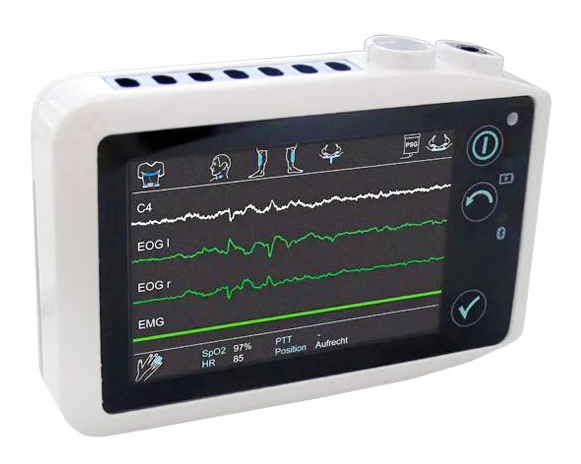

- Перегляд сигналів на екрані з масштабуванням до вибраної часової бази.
- Встановлення маркерів подій (світло вимкнено / увімкнено, очі закриті / відкриті тощо).
Intelligent Connect — автоматичне розпізнавання датчиків
- Пристрій сам розпізнає підключені датчики та електроди — монтажі налаштовувати не потрібно.
- Вільний вибір каналів економить час на підготовку дослідження.
- Піктограми на екрані допомагають швидко ідентифікувати підключені датчики.

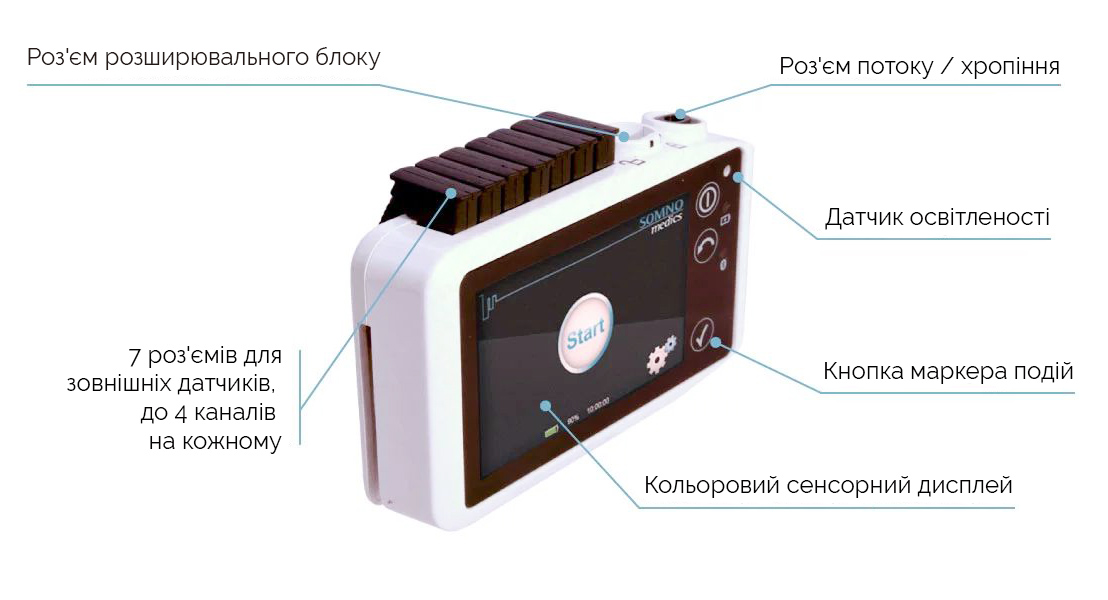

- 7 роз’ємів для зовнішніх датчиків, до 4 каналів на кожному.
Бездротові технології
- Вбудований модуль Bluetooth для бездротової передачі даних і запису на ПК у реальному часі (онлайн-режим).
- Паралельно дані зберігаються на картці microSD у пристрої, тож у разі збою зв’язку запис не втрачається.
- До 6 бездротових датчиків, з них до 4 датчиків PLM: менше кабелів, більше свободи рухів для пацієнта та менше зношування роз’ємів.
Безманжетне вимірювання артеріального тиску
Ексклюзивна технологія SOMNOmedics: безманжетне вимірювання артеріального тиску від удару до удару (beat-to-beat) протягом усієї ночі без пробуджень пацієнта. Калібрування виконується безпосередньо на пристрої.
Розмежування обструктивних і центральних апное
Опційна IC-ЕМГ (ЕМГ міжреберних м’язів) допомагає точніше відрізняти обструктивні апное від центральних. Детекція автономних реакцій пробудження (arousals) виконується за сигналом плетизмограми.

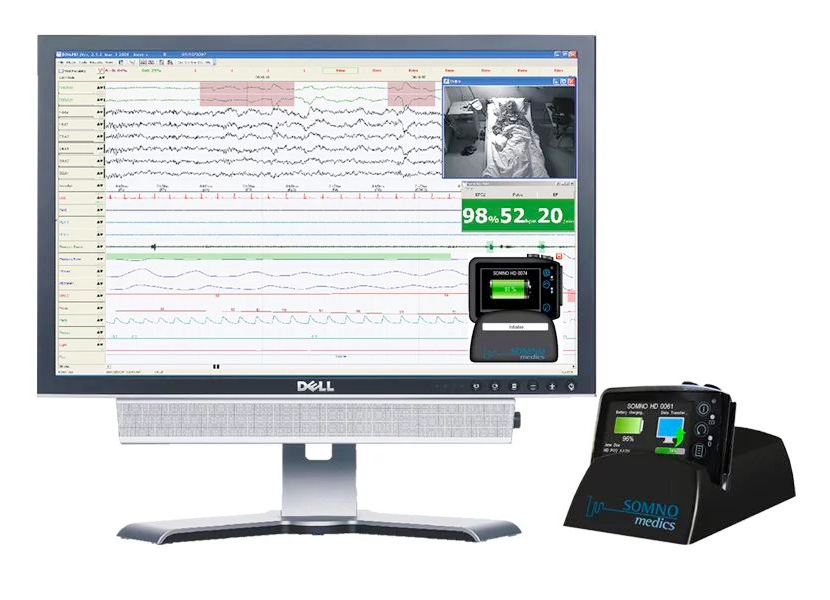

Док-станція та програмне забезпечення DOMINO
- Швидка зарядка: 90 хвилин заряду достатньо для 8-годинного запису ПСГ.
- Швидка передача даних: близько 100 секунд для повного нічного дослідження.
- Змінний Li-Ion акумулятор: розряджений можна замінити на заряджений, і пристрій одразу готовий до роботи.
- Програмне забезпечення DOMINO для ініціалізації, передачі та аналізу даних, з графічним керуванням.
- Напівавтоматичне та ручне оцінювання (скоринг) досліджень, зокрема педіатричних.
- Синхронний запис відео та сигналів зовнішніх пристроїв разом з даними SOMNO HD.
- Автоматичні безкоштовні оновлення протягом усього терміну служби.
Конфігурації ЕЕГ
- Оцінка сну за стандартами AASM або R&K.
- Спрощене стадіювання сну.
- 32-канальний тривалий запис ЕЕГ.
Сигнали, вбудовані в базовий пристрій
Положення тіла, рух, SpO2, частота пульсу, плетизмограма, RIP-пояс, дихальний потік за тиском, хропіння за датчиком тиску, тиск CPAP, маркер пацієнта, датчик освітленості, інтелектуальне керування живленням.
Додаткові датчики та опції
| Стадіювання сну | Розширювальний блок AASM — 17 EXG (10 × ЕЕГ/ЕОГ, 3 × ЕМГ, 1 × ЕКГ); спрощене стадіювання сну (Light: 1 × ЕЕГ, 2 × ЕОГ) |
| Датчики для лабораторії сну | Термістор (потік), мікрофон (хропіння), 1- або 3-канальна ЕКГ, 2 датчики PLM, додаткова ЕМГ, пневмотахограф, педіатричні датчики, IC-ЕМГ, датчик активності, боковий потоковий CO2 (sidestream), транскутанний CO2, бруксизм, зовнішній датчик положення тіла, другий RIP-пояс |
| ЕЕГ-система | Розширювальний блок ЕЕГ — 32 канали (25 × ЕЕГ/ЕОГ, 6 × ЕМГ, 1 × ЕКГ); фотостимулятор |
| Онлайн-опції (в лабораторії) | Перевірка сигналів біля ліжка; бездротова передача на ПК; поворотна HD-камера з наближенням (PTZ), вбудованим ІЧ-підсвічуванням і динаміком/мікрофоном для двостороннього зв’язку |
| Ексклюзивно від SOMNOmedics | Безманжетне вимірювання АТ beat-to-beat; до 6 бездротових датчиків (макс. 4 PLM); домашня камера сну (офлайн-відео вдома); високочастотний запис хропіння |
| Спеціальні опції | Підключення зовнішніх пристроїв; інтеграція CPAP-апаратів |
Наявність окремих датчиків та опцій в Україні уточнюйте у наших менеджерів.
Технічні характеристики
| Кількість каналів | до 70 |
| АЦП | 24/16 біт, активна фільтрація сигналів |
| Частота дискретизації | регулюється для кожного каналу, 4–4096 Гц; до 4 кГц на канал у пристрої, до 1 кГц на канал у розширювальному блоці |
| Шум | ЕЕГ 0,2 мкВ, ЕМГ 0,3 мкВ |
| ЕЕГ/ЕОГ (блок ПСГ) | 10 каналів, ±1465 мкВ ±3%, 0,3–35 Гц |
| ЕМГ (блок ПСГ) | 2 канали, ±1465 мкВ ±3%, 0,3–110 Гц |
| ЕКГ (блок ПСГ) | 1 канал, ±5860 мкВ ±3%, 0,3–110 Гц |
| Імпеданс | 0–100 кОм |
| Тиск CPAP | 0–30 мбар ±0,2 мбар / 2% |
| SpO2 | 70–100%, ±2 цифри для дорослих з пальцевим датчиком-затискачем |
| Частота пульсу | 18–300 уд/хв ±3% ±1 цифра |
| PLM (ліва / права) | ±1200 мкВ ±5%, 1–100 Гц |
| Хропіння (мікрофон) | 30 Гц – 5 кГц |
| Датчик освітленості | 0–2700 лк |
| Положення тіла | праворуч, ліворуч, на спині, на животі, вертикально |
| Дисплей | ємнісний сенсорний, 480 × 320 пікселів, керування жестами |
| Зберігання даних | картка microSD промислового класу, 8 ГБ |
| Передача даних | через док-станцію (≈100 с для нічного дослідження); Bluetooth у реальному часі (2402–2480 МГц) |
| Живлення | змінний Li-Ion акумулятор 3,6 В, 2350 мА·год; заряджання в док-станції |
| Час заряджання | 90 хв для 8-годинного запису ПСГ; повний заряд ≈3,5 год |
| Блок живлення | 100–240 В, 50–60 Гц; вихід 12 В, 1,5 А; клас захисту II |
| Розміри | 115 × 78 × 25 мм |
| Вага | 190 г (з акумулятором) |
| Ступінь захисту | IP22; робоча частина типу BF |
| Умови експлуатації | 5–40 °C; вологість 15–90% без конденсації; 700–1060 гПа |
| Умови зберігання | −20…+70 °C; вологість 20–95% без конденсації |
| Термін служби | 7 років (за умови технічного обслуговування кожні 3 роки) |
| Програмне забезпечення | DOMINO |
| Відповідність | CE 0297, Регламент ЄС про медичні вироби 2017/745 (MDR) |
| Виробник | SOMNOmedics AG, Німеччина |
Стандартна комплектація
- Базовий блок SOMNO HD із сенсорним HD-екраном
- Літій-іонний акумулятор
- Док-станція для передачі даних і заряджання
- Картка microSD
- Багаторазові індуктивні пояси дихальних зусиль, розмір L (грудний і черевний)
- Плечовий ремінь
- Датчик дихальних зусиль RIP
- Термістор з фіксуючою кліпсою
- Мікрофон
- 2 електроди ЕМГ кінцівок (лівий / правий)
- Пальцевий датчик SpO2 з м’якого силікону
- Розширювальний блок ПСГ
- 2 кабелі для підключення ЕКГ
- Сумка для зберігання
- Програмне забезпечення DOMINO (2 ліцензії)
- Інструкція з експлуатації українською та англійською мовами
Пацієнти
SOMNO HD застосовується у пацієнтів віком від одного місяця, крім недоношених дітей. Доступний повний набір педіатричних датчиків; дослідження у дітей проводяться під наглядом. Прилад призначений виключно для діагностичних цілей і не використовується як система життєзабезпечення чи моніторингу життєвих функцій.
